Назначение:
Датчики-реле температуры ТАМ-102С (далее – приборы), предназначены для использования в холодильных установках, а также в других системах контроля и регулирования температуры газообразных и жидких сред.
Контролируемая среда – воздух, хладоны, масла, пресная вода, а также другие среды, не вызывающие коррозии контактирующих с ними материалов деталей приборов, меди и медным сплавам, оловянно-свинцовому, серебряным припоям, сталям.
Приборы пригодны для эксплуатации в условиях, установленных для исполнений УХЛ3, В2,5 по ГОСТ 15150-69.
Технические характеристики:
1. Условное обозначение прибора, нормированный диапазон уставок, основная абсолютная погрешность, разброс срабатываний и предельное значение зоны возврата приборов соответствует указанному в таблице 1.
Таблица 1
|
Условное
обозначение
прибора
|
Диапазон
уставки,
°С
|
Длина
капилляра
(дистанционность
трубки)
|
Основная
погрешность
на числовых и
контрольных
отметках,
°С,
не более
|
Зона
возврата
нерегулируемая,
°С,
не более
|
Разброс
срабаты-
вания,
°С,
не более
|
|
ТАМ-102С-1(2)-1-1
|
от + 5
до + 35
|
1,5
|
±1,5
|
6
|
1
|
|
ТАМ-102С-1(2)-1-2
|
2,5
|
|
ТАМ-102С-1(2)-1-3
|
4
|
|
ТАМ-102С-1(2)-2-1
|
от + 30
до + 60
|
1,5
|
8
|
|
ТАМ-102С-1(2)-2-2
|
2,5
|
|
ТАМ-102С-1(2)-2-3
|
4
|
|
ТАМ-102С-1(2)-3-1
|
от + 55
до + 100
|
1,5
|
±3,0
|
10
|
|
ТАМ-102С-1(2)-3-2
|
2,5
|
|
ТАМ-102С-1(2)-3-3
|
4
|
|
ТАМ-102С-1(2)-4-1
|
от + 10
до + 60
|
1,5
|
8
|
|
ТАМ-102С-1(2)-4-2
|
2,5
|
|
ТАМ-102С-1(2)-4-3
|
4
|
|
ТАМ-102С-1(2)-5-1
|
от + 50
до + 130
|
1,5
|
10
|
|
ТАМ-102С-1(2)-5-2
|
2,5
|
|
ТАМ-102С-1(2)-5-3
|
4
|
|
ТАМ-102С-1(2)-6-1
|
от + 50
до + 130
|
1,5
|
|
|
ТАМ-102С-1(2)-6-2
|
2,5
|
|
|
ТАМ-102С-1(2)-6-3
|
4
|
|
|
ТАМ-102С-1(2)-7-1
|
от - 20 до + 10
|
1,5
|
±2,0
|
8
|
|
ТАМ-102С-1(2)-7-2
|
2,5
|
|
ТАМ-102С-1(2)-7-3
|
4
|
|
ТАМ-102С-1(2)-8-1
|
от - 35 до - 5
|
1,5
|
|
ТАМ-102С-1(2)-8-2
|
2,5
|
|
ТАМ-102С-1(2)-8-3
|
4
|
Примечания:
1. Настройка прибора на конкретную уставку срабатывания производится предприятием-изготовителем в соответствии с заказом.
Значение уставки выбирается из диапазона уставок с шагом 10С.
2. При отсутствии в заказе значения уставки срабатывания, приборы настраиваются на предприятии-изготовителе на минимальное значение уставки внутри соответствующего нормированного диапазона уставок:
3. Допускается перенастройка у потребителя в пределах значений, указанных в таблице 1.
2. Максимально допускаемое значение температуры контролируемой среды для приборов указаны в таблице 2.
Таблица 2
|
Условное
обозначение
прибора
|
Диапазон
уставок, °С
|
Максимально допускаемое
значение температуры
контролируемой
среды, °С
|
|
ТАМ-102С-1(2)-1
|
от плюс 5 до плюс 35
|
плюс 70
|
|
ТАМ-102С-1(2)-2
|
от плюс 30 до плюс 60
|
плюс 85
|
|
ТАМ-102С-1(2)-3
|
от плюс 55 до плюс 100
|
плюс 130
|
|
ТАМ-102С-1(2)-4
|
от плюс 10 до плюс 60
|
плюс 85
|
|
ТАМ-102С-1(2)-5
|
от плюс 50 до плюс 130
|
плюс 145
|
|
ТАМ-102С-1(2)-6
|
от плюс 50 до плюс 130
|
плюс 145
|
|
ТАМ-102С-1(2)-7
|
от минус 20 до плюс 10
|
плюс 45
|
|
ТАМ-102С-1(2)-8
|
от минус 35 до минус 5
|
плюс 40
|
3. Приборы рассчитаны на работу при нагрузках на контакты, указанных в таблице 3.
Таблица 3
| Род тока |
Напряжение, В |
Коммутируемая мощность, Вт
|
Ток, А |
Сos j, не менее
|
Частота, Гц
|
| мин. |
макс. |
| Постоянный |
от 12 до 24 |
60 |
0,1 |
– |
– |
– |
| Переменный |
127; 220 |
– |
0,1 |
6 |
0,6 |
50или 60 |
Примечания:
1 Минимальное значение коммутируемого тока 0,1А, при этом индуктивность для постоянного тока не более 5 мГн.
2 Не допускается использовать приборы для коммутации минимальных токов, если они использовались при других токовых нагрузках.
4. Приборы устойчивы и сохраняют параметры в условиях воздействия рабочей пониженной минус 10 ºС и рабочей повышенной плюс 55 ºС температур окружающего воздуха.
5. По защищенности от попадания внутрь пыли и проникновения воды приборы имеют исполнение IP64 по ГОСТ 14254-96.
6. Масса прибора не более 1,3 кг.
Габаритные и установочные размеры:

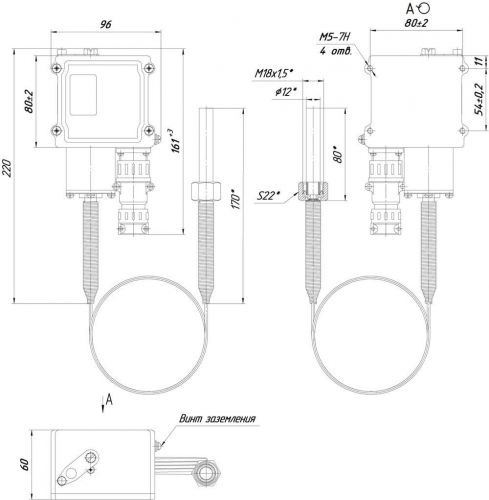

Рисунок 1 – Габаритные и установочные размеры датчиков-реле температуры ТАМ-102С исполнения диапазона уставок «1», «2», «3», «7», «8»

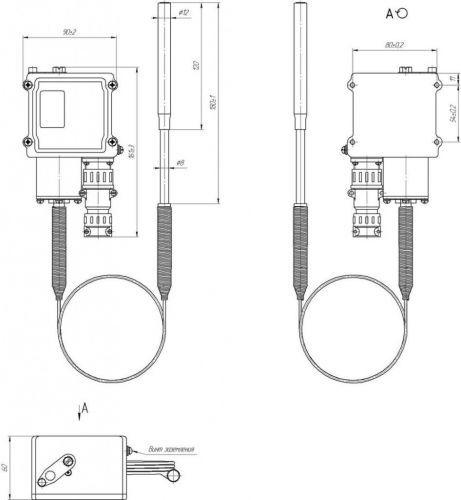

Рисунок 2 – Габаритные и установочные размеры датчиков-реле температуры ТАМ-102С исполнения диапазона уставок «4», «5», «6»

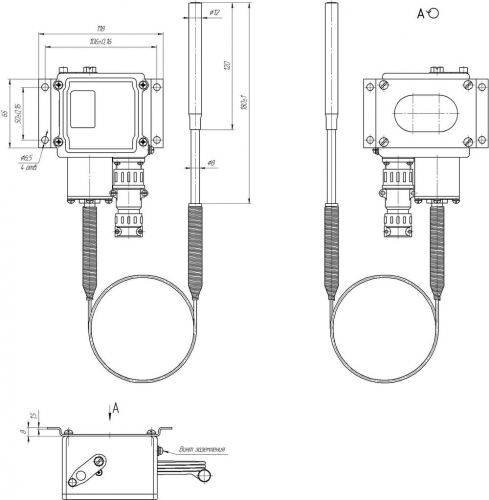

Рисунок 3 – Габаритные и установочные размеры датчиков-реле температуры ТАМ-102С с комплектом К1

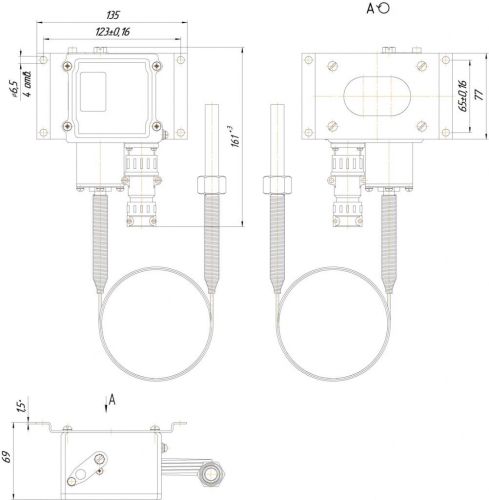

Рисунок 4 – Габаритные и установочные размеры датчиков-реле температуры ТАМ-102С с комплектом К2
Схема электрическая соединений:

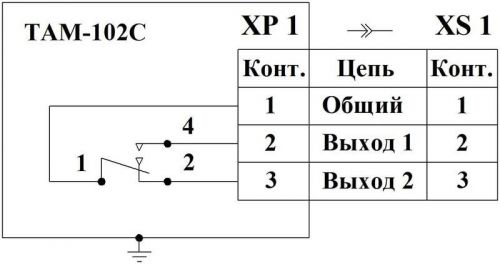

Рисунок 5 – Схема электрическая соединений датчиков-реле температуры ТАМ-102С
| Обозначение разъема |
Обозначение документа |
| ХР1 |
XS1 |
| База по EN175301-803 |
Соединитель электрический GDA4080S62 форма А |
EN175301-803 |
| Вилка ШР20П3Ш7 |
Розетка ШР20П3НШ7 |
ГЕ0.364.107ТУ |
| Вилка 2РТТ20Б3Ш5В |
Розетка 2РТТ20КПН3Г5В |
ГЕ0.364.120ТУ |

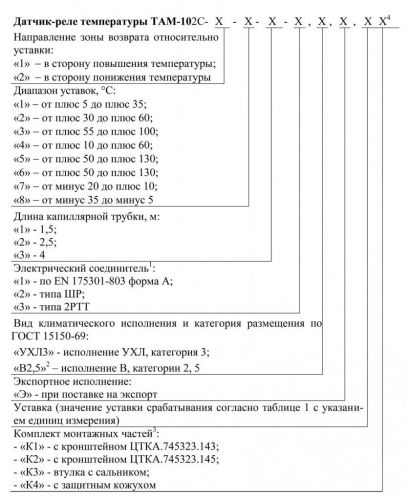

Структура условного обозначения:
Примечание:
1 – соединители EN 175301-803 форма А и типа ШР ставятся на приборы в климатическом исполнении УХЛ3, типа 2РТТ на приборы в климатическом исполнении В2,5;
2 – номинальные значения климатических факторов для эксплуатации приборов в рабочем состоянии – по ГОСТ 15150-69 для исполнения В категории 2, но при этом значение относительной влажности окружающего воздуха принимают таким как для категории 5.
3 – поставляется по отдельному заказу;
4 – при заказе нескольких комплектов монтажных частей допускается перечисление через запятую.
Примеры записей обозначений приборов ТАМ-102С при их заказе:
1) датчик-реле температуры ТАМ-102С, направление зоны возврата в сторону понижения температуры относительно уставки, с диапазоном уставки от 55 до 100°С, с длиной капиллярной трубки 2,5 м, с электрическим соединителем типа 2РТТ, климатического исполнения В2,5, значение уставки 70 °С, с монтажным комплектом К1:
«Датчик-реле температуры ТАМ-102С-2-3-2-3, В2,5, уставка 70°С, К1 ТУ 4218-144-00227471-2012».
2) то же, при отсутствии в заказе величины срабатывания уставки:
«Датчик-реле температуры ТАМ-102С-2-3-2-3, В2,5, К1 ТУ 4218-144-00227471-2012».
3) датчик-реле температуры ТАМ-102С, направление зоны возврата в сторону понижения температуры относительно уставки, с диапазоном уставки от 30 до 60°С, с длиной капиллярной трубки 2,5 м, с электрическим соединителем типа 2РТТ, климатического исполнения В2,5, значение уставки 50°С, с монтажными комплектами К1, К4:
«Датчик-реле температуры ТАМ-102С-2-2-2-3, В2,5, уставка 50°С, К1, К4 ТУ 4218-144-00227471-2012».
4) датчик-реле температуры ТАМ-102С, направление зоны возврата в сторону повышения температуры относительно уставки, с диапазоном уставок от 50 до 130°С, с длиной капиллярной трубки 4 м, с электрическим соединителем типа ШР, климатического исполнения УХЛ3, для экспорта, значение уставки 50 °С, с монтажным комплектом К2:
«Датчик-реле температуры ТАМ-102С-1-5-3-2, УХЛ3, Э, уставка 50°С, К2 ТУ 4218-144-00227471-2012».
Заказ:
При заказе и составлении заявки в Приборинвест укажите наименование прибора, например:
Датчик-реле температуры ТАМ-102С-2-2-2-3, В2,5, уставка 50°С, К1, К4 ТУ 4218-144-00227471-2012
