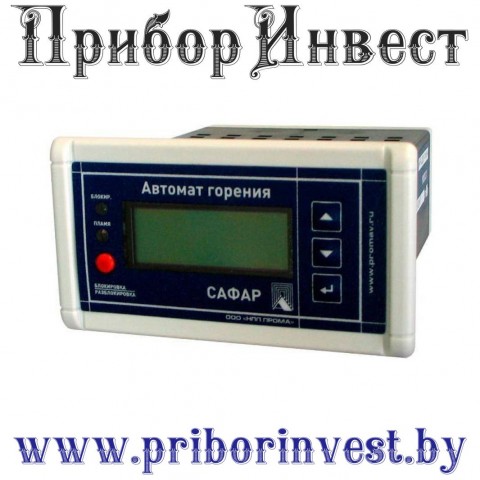

Цена на Автомат горения с регулятором «САФАР» САФАР-100, САФАР-101, САФАР-110, САФАР-111, САФАР-112, САФАР-120, САФАР-121, САФАР-130, САФАР-131, САФАР-132, САФАР-200, САФАР-201, САФАР-210, САФАР-211, САФАР-212, САФАР-220, САФАР-221, САФАР-230, САФАР-231, САФАР-232 САФАР по запросу в в Минске, Бресте, Гомеле, Могилеве, Витебске, Гродно
Назначение:
Автомат "САФАР" используется для розжига и контроля пламени газовых и жидкотопливных горелок, работающих как под наддувом, так и с естественной тягой, а так же возможностью регулирования мощности по заданной температуре.
Применение:
ПРИМЕНЯЮТСЯ на:
- котлах малой мощности,
- теплогенераторах,
- технологических (металлургических, керамических и пр.) печах,
- стекольном производстве,
- при использовании инфракрасного отопления.
Применение специализированных автоматов горения позволяет сократить расходы по автоматизации в 2-3 раза и увеличить надежность и ремонтопригодность по сравнению с применением ПЛК.
Исполнение:
- настенное (Н)
- щитовое (Щ)
Функции:
- запуск, контроль и регулирование мощности газовых атмосферных горелок и горелок под наддувом;
- трехпозиционное регулирование температуры теплоносителя (отключено, большое и малое горение);
- контроль наличия пламени ионизационным электродом или фотодатчиком;
- измерение температуры теплоносителя термометром сопротивления, подключаемым к автомату горения;
- возможность работы с дополнительной запальной горелкой (опция);
- контроль давления газа MIN и MAX при помощи реле давления в течение запуска и в процессе работы;
- контроль давления воздуха при помощи реле давления воздуха в течение запуска и в процессе работы (модификации для горелок под наддувом);
- возможность дистанционного электрического повторного запуска;
- подключение внешней индикации блокировки;
- индикация на ЖКИ текущего этапа розжига горелки или рабочего режима и причины блокировки автомата горения;
- хранение в энергонезависимой памяти причины последней блокировки;
- светодиодная индикация наличия пламени и блокировки на лицевой панели автомата горения;
- встроенная на лицевую панель кнопка для перезапуска и ручной блокировки;
- контроль сетевого напряжения;
- контроль постороннего света;
- контроль переключения контактов реле управления электромагнитными клапанами;
- интерфейс RS-485 протокол Modbus RTU (опция);
- встроенные в автомат горения часы реального времени с возможностью работы по часовому, суточному и недельному расписанию (опция);
- возможность подключения еще одного ионизационного электрода для раздельного контроля пламени запальника и основной горелки (опция);
- модификация автомата горения с электропитанием 24 В постоянного тока.
Технические характеристики:
|
Рабочее напряжение
|
~ 220В/50Гц или =24В
|
|
Потребляемая мощность электронного блока, без нагрузок, не более ВА
|
15
|
|
Максимальная нагрузка на клеммы:
Трансформатор зажигания, А
|
1,5
|
|
Электродвигатель вентилятора, А
|
2,0
|
|
Электромагнитные клапаны, А
|
1,0
|
|
Сервопривод воздушной заслонки, А
|
1,0
|
|
Индикация неисправности, А
|
1,0
|
|
Степень защиты
|
IP40
|
|
Допустимая температура, 0С
|
от - 40 до +70
|

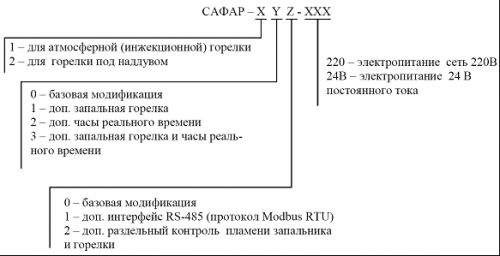

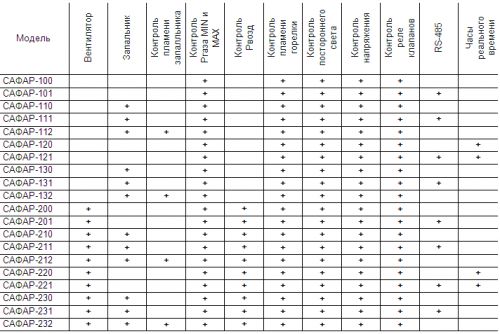

Модели и исполения, карта заказа:
ВРЕМЕННЫЕ ИНТЕРВАЛЫ И ДИАГРАММА РАБОТЫ РЕГУЛЯТОРА:
|
Модель
|
tlv
|
tv1
|
tvz
|
tkl
|
tr
|
tn
|
tf
|
ts
|
tv2
|
|
САФАР-1ХХ
|
-
|
10
|
3
|
-
|
-
|
9
|
5
|
10
|
25
|
|
САФАР-2ХХ
|
60
|
54
|
3
|
40
|
14
|
2,5
|
5
|
3
|
8
|
|
• Время предварительной вентиляции tv1 – время в секундах, выдерживаемое от момента запуска до начала процедуры поджига.
• Максимальное время срабатывания для реле давления воздуха tlv – время в секундах, в течении которого должен замкнуться контакт реле давления воздуха.
• Время открытия воздушной заслонки во время предварительной вентиляции tkl –время в секундах, во время вентиляции, в течение которого воздушная заслонка находится в открытом положении.
• Время контроля постороннего света tf – время в секундах перед окончанием предварительной вентиляции, когда начинает анализироваться ложное срабатывание датчика пламени.
|
• Время перед поджигом tvz – время в миллисекундах работы источника высокого напряжения перед открытием клапана запальника.
• Время после поджига tn – время в миллисекундах работы источника высокого напряжения после открытия клапана запальника.
• Предохранительное время ts – время в миллисекундах после открытия клапана запальника, по истечении которого начинает анализироваться сигнал наличия пламени.
• Общее время розжига tv2 – время в секундах после открытия клапана запальника, по истечении которого начинается процесс регулирования температуры.
При настройках необходимо tn < ts < tv2.
|

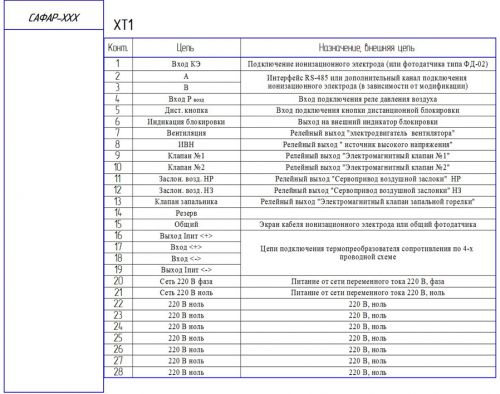

СХЕМЫ ПОДКЛЮЧЕНИЯ И ДИАГРАММЫ РАБОТЫ:
САФАР-1ХХ
САФАР-2ХХ

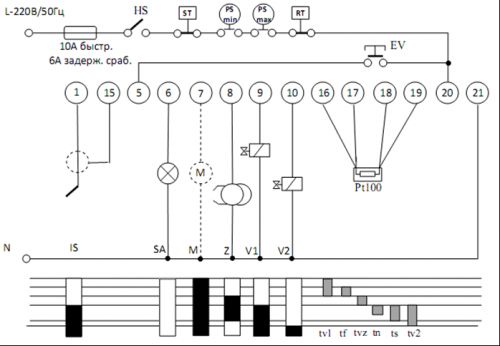

Автомат горения для атмосферной двухступенчатой горелки САФАР-1ХХ
HS – сетевой выключатель
ST – ограничительный термостат;
PSmin – реле минимального давления газа
RT – регулирующий термостат;
PSmax – реле максимального давления газа
EV - дистанционная кнопка перезапуска
IS – электрод ионизации;
SA – внешний индикатор блокировки
M - вспомогательный вентилятор;
Z – источниквысокого напряжения
V1 – электромагнитный клапан 1-й ступени;
V2 – электромагнитный клапан 2-й ступени
Pt100 – термопреобразователь сопротивления;
tv1 – время предварительной вентиляции;
tf – время контроля постороннего света;
tvz – время перед поджигом;
tn – время после поджига;
ts – предохранительное время;
tv2 – общее время розжига после открытия клапана 1-й ступени, по истечении которого начинается процесс регулирования температуры.

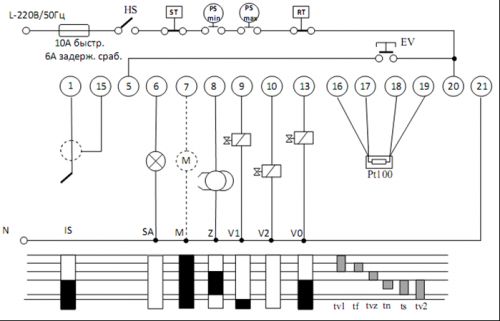

Автомат горения для атмосферной двухступенчатой горелки с запальной горелкой САФАР-1ХХ
HS – сетевой выключатель
ST – ограничительный термостат;
PSmin – реле минимального давления газа
RT – регулирующий термостат;
PSmax – реле максимального давления газа;
EV - дистанционная кнопка перезапуска
IS – электрод ионизации;
SA – внешний индикатор блокировки
M - вспомогательный вентилятор;
Z – источниквысокого напряжения
V1 – электромагнитный клапан 1-й ступени;
V2 – электромагнитный клапан 2-й ступени
Pt100 – термопреобразователь сопротивления;
V0 – электромагнитный клапан запальной горелки;
tv1 – время предварительной вентиляции;
tf – время контроля постороннего света;
tvz – время перед поджигом;
tn – время после поджига;
ts – предохранительное время;
tv2 – общее время розжига после открытия клапана запальной горелки, по истечении которого начинается процесс регулирования температуры.

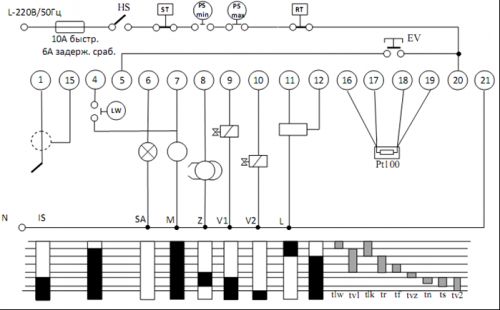

Автомат горения для двухступенчатой горелки под наддувом САФАР-2ХХ
HS – сетевой выключатель
ST – ограничительный термостат;
PSmin – реле минимального давления газа
RT – регулирующий термостат;
PSmax – реле максимального давления газа;
EV - дистанционная кнопка перезапуска
IS – электрод ионизации;
SA – внешний индикатор блокировки
M – электродвигатель горелки;
Z – источниквысокого напряжения
LW -реле давления воздуха;
V1 – электромагнитный клапан 1-й ступени
V2 – электромагнитный клапан 2-й ступени
L – сервопривод воздушной заслонки
Pt100 – термопреобразователь сопротивления;
tlw – максимальное время срабатывания реле давления воздуха;
tv1 – время предварительной вентиляции;
tlk – время открытия воздушной заслонки в процессе предварительной вентиляции;
tr – время закрытиявоздушной заслонки в процессе предварительной вентиляции;
tf – время контроля постороннего света;
tvz – время перед поджигом;
tn – время после поджига;
ts – предохранительное время;
tv2 – общее время розжига после открытия клапана 1-й ступени, по истечении которого начинается процесс регулирования температуры.
Автомат горения для двухступенчатой горелки под наддувом с запальной горелкой САФАР-2ХХ
HS – сетевой выключатель
ST – ограничительный термостат;
PSmin – реле минимального давления газа
RT – регулирующий термостат;
PSmax – реле максимального давления газа;
EV - дистанционная кнопка перезапуска
IS – электрод ионизации;
SA – внешний индикатор блокировки
M – электродвигатель горелки;
Z – источниквысокого напряжения
LW -реле давления воздуха;
V1 – электромагнитный клапан 1-й ступени
V2 – электромагнитный клапан 2-й ступени;
L – сервопривод воздушной заслонки
Pt100 – термопреобразователь сопротивления;
V0 – электромагнитный клапан запальной горелки;
tlw – максимальное время срабатывания реле давления воздуха;
tv1 – время предварительной вентиляции;
tlk – время открытия воздушной заслонки в процессе предварительной вентиляции;
tr – время закрытиявоздушной заслонки в процессе предварительной вентиляции;
tf – время контроля постороннего света;
tvz – время перед поджигом;
tn – время после поджига;
ts – предохранительное время;
tv2 – общее время розжига после открытия клапана запальной горелки, по истечении которого начинается процесс регулирования температуры.
