Купить регулятор температуры РТС в модификация РТС-ДО, РТС-ДЗ. Диаметр условного прохода Ду, мм: 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150. Приборинвест поставляет,узнать цена - РТС-ДО-15, РТС-ДЗ-15, РТС-ДО-20, РТС-ДЗ-20, РТС-ДО-25, РТС-ДЗ-25, РТС-ДО-32, РТС-ДЗ-32, РТС-ДО-40, РТС-ДЗ-40, РТС-ДО-50, РТС-ДЗ-50, РТС-ДО-65, РТС-ДЗ-65, РТС-ДО-80, РТС-ДЗ-80, РТС-ДО-100, РТС-ДЗ-100, РТС-ДО-125, РТС-ДЗ-125, РТС-ДО-150, РТС-ДЗ-150 в Минске, Бресте, Гомеле, Могилеве, Витебске, Гродно. Регулятор температуры для водоснабжения - на холодную и горячую воду, пар Диапазон настройки температуры, °C: от 0 до +100; от +100 до +200 Материал корпуса: сталь 20Л; сталь нержавеющая 12Х18Н10Т; чугун серый Тип регулируемой среды: вода, жидкая среда; газообразная среда; пар Тип регулирующего органа: ДО; ДЗ. РТС-Д3, РТС-Д0
Назначение и области применения регуляторов температуры РТС-ДО, РТС-ДЗ:
Регулятор температуры дистанционный следующего типа РТС-ДО, РТС-ДЗ предназначены для автоматического поддержания заданной температуры регулируемой среды путём изменения расхода жидких газо- и парообразных сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ 12997 для группы С4. Корпусные детали регулятора изготавливаются из: чугуна СЧ 20, стали 20Л (25Л, 30Л, 35Л, 40Л, 45Л), нержавеющей стали 12Х18Н10Т. Выпускаются по СНИЦ.423117.031ТУ. Присоединительные размеры фланцев по ГОСТ 12815-80.
Регуляторы РТС-ДО и РТС-ДЗ предназначаются для нагревательных и охладительных систем индустриальных, теплосетей, систем водоснабжения, коммунальных, бытовых, промышленных установок, требующих автоматического поддержания температуры, например: для систем центрального отопления, вентиляции и кондиционирования, охладителей двигателей, теплообменников, бойлеров и других объектов в соответствии с их технической характеристикой.
Отличается от аналога - регулятора температуры прямого действия РТ-ДО(ДЗ), увеличенным диапазоном настройки.
Описание вариантов регуляторов РТС-ДО, РТС-ДЗ:
Корпусы регуляторов температуры, по выбору, производятся из серого чугуна (СЧ 20) – основное исполнение, коррозионостойкого литья (сталь 12Х18Н10Т) и стального литья (сталь 20Л). Выпускаются по ТУ 25-02.090123-81. Присоединительные размеры фланцев по ГОСТ 12815-80.
Варианты исполнения регуляторов температуры:
РТС-ДО - с двухходовым нормально открытым (НО) регулирующим органом (клапан закрывается при повышении температуры);
РТС-ДЗ - с двухходовым нормально закрытым (НЗ) регулирующим органом (клапан открывается при повышении температуры).
Также по спец. заказу прибор может комплектоваться фильтром соответствующего диаметра, ответными стальными приварными фланцами.
Основные технические характеристики регулятора температуры РТС-ДО, РТС-ДЗ:
|
Диаметры условного прохода, DN мм
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
Пределы настройки регулируемой температуры, °С
|
0-100; 100-200
|
|
Условная пропускная способность, КN, м³/ч
|
2,5
|
4
|
6,3
|
10
|
16,0
|
25,0
|
40,0
|
63,0
|
100
|
160
|
250
|
|
Длина дистанционной связи, м
|
1,6; 2,5; 4,0; 6,0; 10,0
|
|
Условное давление PN, МПа
|
1,6
|
1,0
|
|
Минимальный перепад давления на клапане PN, МПа
|
0,1
|
|
Зона пропорциональности, °C, не более
|
6
|
|
Зона нечувствительности, °C, не более
|
1
|
|
Постоянная времени, с, не более
|
60
|
|
Допустимая протечка в % от КN, не более
|
0,5
|
|
Температура регулирующей среды, °С
|
от 0 до + 225
|
|
Допустимая температурная перегрузка, в течение не более 20 мин.
|
100°С выше предела настройки
|
Перед регулятором рекомендуется устанавливать фильтр сетчатый.
По желанию заказчика регулятор может быть укомплектован комплектом монтажных частей.
Имеется сертификат соответствия Госстандарта России.

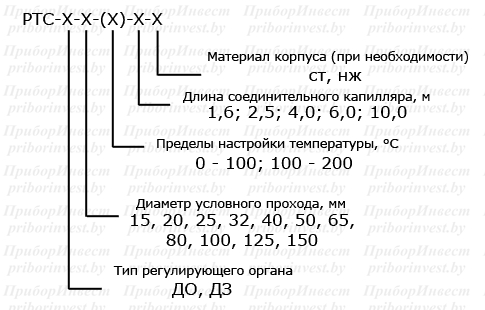

Оформление и пример заказа регулятора температуры:
| Что необходимо указать: |
Обозначение с примером заказа |
| 1. Тип регулирующего органа |
Регулятор температуры с сильфонным нормально закрытым регулирующим органом, диаметром условного прохода 25 мм, пределами настройки (0 - 100) ˚С и длиной соединительного капилляра 4 м:
«Регулятор температуры РТС-ДЗ-25-(0-100)-4 СНИЦ.423117.031ТУ» |
| 2. Диаметр условного прохода, мм |
| 3. Пределы настройки температуры, °С |
| 4. Длина соединительного капилляра, м |
| Для регуляторов с корпусными деталями из стали 20Л или 12Х18Н10Т необходимо указывать литеры «ст» или «нж» соответственно |
| 1. Тип регулирующего органа |
Регулятор температуры с нормально открытым регулирующим органом, диаметром условного прохода 80 мм, пределами настройки (100 - 200) ˚С, длиной соединительного капилляра 6 м, корпусом из стали 20Л:
«Регулятор температуры РТС-ДО-80-(100-200)-6-ст СНИЦ.423117.031ТУ» |
| 2. Диаметр условного прохода, мм |
| 3. Пределы настройки температуры, °С |
| 4. Длина соединительного капилляра, м |
| 5. Материал корпуса |

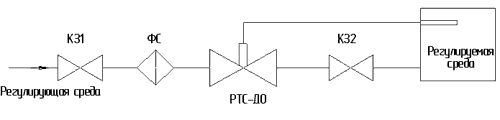

Схема включения регулятора РТC-ДО:
ФС – фильтр сетчатый; К31, К32 – клапаны запорные; РТС-ДО – регулятор температуры.

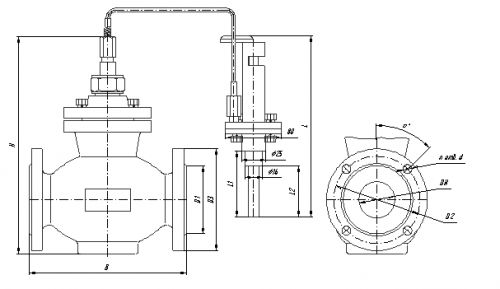

Габаритные, установочные и присоединительные размеры регулятора температуры РТС-ДО(ДЗ):
к
|
Обозначение
|
DN,
мм
|
D1, мм
|
D2, мм
|
D3, мм
|
d, мм
|
n, шт
|
B, мм
|
H, мм
|
h, мм
|
Пределы настройки
|
Масса, не более, кг.
|
|
0 – 100°С
|
100 – 200°С
|
|
L
|
L1
|
L2
|
L
|
L1
|
L2
|
|
РТС-ДО-15
РТС-ДЗ-15
|
15
|
47
|
65
|
95
|
14
|
4
|
130
|
222
|
160
|
242
|
81
|
59
|
232
|
71
|
49
|
6
|
|
РТС-ДО-20
РТС-ДЗ-20
|
20
|
58
|
75
|
105
|
150
|
7,2
|
|
РТС-ДО-25
РТС-ДЗ-25
|
25
|
68
|
85
|
115
|
160
|
237
|
175
|
8,5
|
|
РТС-ДО-32
РТС-ДЗ-32
|
32
|
78
|
100
|
135
|
18
|
180
|
270
|
208
|
10
|
|
РТС-ДО-40
РТС-ДЗ-40
|
40
|
88
|
110
|
145
|
200
|
12
|
|
РТС-ДО-50
РТС-ДЗ-50
|
50
|
102
|
125
|
160
|
230
|
323
|
261
|
18
|
|
РТС-ДО-65
РТС-ДЗ-65
|
65
|
122
|
145
|
180
|
290
|
331
|
269
|
25
|
|
РТС-ДО-80
РТС-ДЗ-80
|
80
|
133
|
160
|
195
|
8
|
310
|
336
|
274
|
32
|
|
РТС-ДО-100
РТС-ДЗ-100
|
100
|
158
|
180
|
215
|
350
|
375
|
313
|
50
|
|
РТС-ДО-125
РТС-ДЗ-125
|
125
|
184
|
210
|
245
|
400
|
482
|
420
|
74
|
|
РТС-ДО-150
РТС-ДЗ-150
|
150
|
212
|
240
|
280
|
480
|
494
|
432
|
90
|
Сертификаты и разрешительная документация на РТС-ДО, РТС-ДЗ:
Дистанционный регулятор температуры прямого действия РТС-ДО, РТС-ДЗ имеет Разрешение на применение (выдано Федеральной службой по экологическому, технологическому и атомному надзору РФ), а также Сертификат соответствия. Указанная документация может высылаться по запросу Потребителя.
