Назначение регуляторов РТДО, РТДЗ:
Регуляторы температуры прямого действия серии РТ (с двухходовым нормально открытым регулирующим органом (РТ-ДО) – клапан закрывается при повышении температуры и с двухходовым нормально закрытым регулирующим органом (РТ-ДЗ) – клапан открывается при повышении температуры) относятся к классу регулирующей трубороводной арматуры. Данные регуляторы температуры РТ-ДО либо РТ-ДЗ предназначаются для автоматического поддержания заданной температуры регулируемой среды путём изменения расхода жидких газообразных и парообразных сред, неагрессивных к материалам регулятора (корпус СЧ-15, седло 40Х13 или БрОЗЦ7С5Н1, клапан 20Х13, шток и термобаллон термосистемы 12Х18Н10Т ) в условиях его работы, а также эксплуатации, установленных ГОСТ 12997 для группы С4.
Также по спецзаказу прибор может комплектоваться фильтром соответствующего диаметра условного прохода, ответными приварными стальными фланцами, возможно исполнение корпусных деталей из стали 25 или 12Х18Н10Т.
Областями применения регуляторов температуры РТ-ДО, РТ-ДЗ часто являются:
- системы центрального отопления;
- охладители очистных станций, двигателей и конденсаторов;
- парогенераторы, печи, теплообменники, бойлеры, цистерны;
- обезжиривающие установки и гальванические сушильные шкафы;
- сушильные помещения и теплицы;
- трубопроводные магистрали.
В серийном основном исполнении корпуса регуляторов РТ изготавливаются из серого чугуна (СЧ 20), а по заказу возможно изготовление из стали 20Л или нержавющей стали (коррозионостойкое литье 12Х18Н10Т). Изготавливаются и выпускаются по ТУ 25-02.090123-81. Размеры присоединения фланцев соответствуют ГОСТ 12815-80.
Рассматриваемые регуляторы температуры РТ-ДО (-ДЗ) могут эксплуатироваться при температуре окружающей среды от -30 до +50 °С и относительной влажности до 95 % при температуре +35 °С. В странах с тропическим климатом регуляторы температуры возможно эксплуатировать при температуре от -10 до +55 °С и относительной влажности до 98 % при температуре +35 °С.
Описание и принцип действия регуляторов температуры РТДО и РТДЗ:
Регулятор РТ конструктивно состоит из двух узлов, а именно термосистемы и двухходового регулирующего органа, который может быть как нормально открытым, так и нормально закрытым.

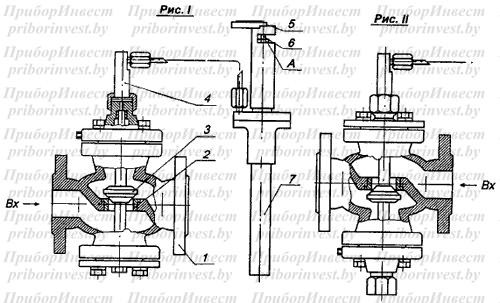

Рис. 1. Варианты исполнения регулятора температуры
I - с двухходовым нормально открытым регулирующим органом - ДО;
II - с двухходовым нормально закрытым регулирующим органом - ДЗ;
Вх. - вход
Термосистема регулятора, внутренняя полость которой заполнена рабочей жидкостью и герметична, состоит из термобаллона 8, исполнительного органа 5, шкалы настройки 6 и винта настройки 7.
Клапан регулирующий состоит из корпуса 1, который закреплен в корпусе седла 2, штока с клапаном 3 и сильфона разгрузки 4.
Принцип действия температурного регулятора РТ основан на изменении объёма жидкости в термобаллоне 8 при изменении регулируемой температуры. Изменение объёма жидкости вызывает перемещение штока исполнительного механизма 5 и связанного с ним штока клапана 3.
Основные технические характеристики регуляторов РТ (РТ-ДО, РТ-ДЗ):
| Характеристики |
Значения |
| Диаметр условного прохода, мм |
15 |
25 |
40 |
50 |
80 |
| Диапазоны настройки регулируемой температуры, °C |
0 - 40; 20 - 60; 40 - 80; 60 - 100; 80 - 120; 100 - 140; 120 - 160; 140 - 180 |
| Условная пропускная способность Кv, м3/ч |
2,5 |
6,3 |
16 |
25 |
60 |
| Зона пропорциональности, °C |
10 |
12,5 |
| Зона нечувствительности, °C |
1 |
| Постоянная времени, с |
100 |
| Допустимая протечка в % от Кv, не более |
0,1 |
| Температура регулируемой среды, °C |
от -15 до +225 |
| Длина дистанционной связи, м |
1,6; 2,5; 4; 6; 10 |
| Условное давление, МПа |
1,0 |
0,63 |
| Давление регулируемой среды, МПа |
1,6 |
| Максимальный перепад давления на регулирующем органе, МПа |
0,6 |
0,4 |
| Масса регуляторов, кг |
7 |
9,5 |
14,5 |
22 |
40 |
| Погрешность установки по шкале настройки, °C |
± 3 |
Подведя итоги вышеизложенному, можно отметить, что рассматриваемые регуляторы температуры охватывают широкий ряд типоразмеров диаметров условного прохода (Ду). Каждому из РТ соответствует определенная условная пропускная способность, но диапазон регулирования давления при этом может быть выбран из восьми вариантов. Корпуса регуляторов могут изготавливаться как из серого чугуна, так и из различных видов сталей (сталь 20Л либо 12Х18Н10Т). Возможно климатическое исполнение Т3 для поставки на экспорт.
Регуляторы температуры РТ-ДО и РТ-ДЗ полностью соответствуют всем техническим характеристикам и параметрам, приведенным выше, что подтверждается сертификатом соответствия Госстандарта России, санитарно-эпидемиологическим заключением, разрешающим применять регуляторы РТ в хозяйственно-питьевом водоснабжении.
Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию.

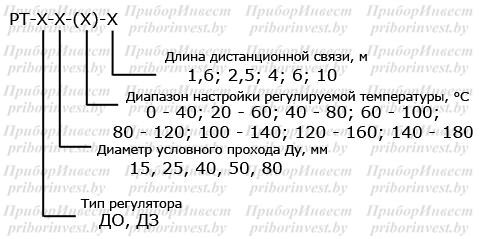

Оформление заказа / Пример заказа регулятора температуры:
| Что необходимо указать: |
Обозначение с примером заказа |
| 1. Тип регулятора |
Регулятор температуры с нормально открытым двухходовым регулирующим органом с условным проходом 50 мм, пределами настройки от +60 до +100 °С, длиной капиллярной трубки 4 м:
РТ-ДО-50-(60-100)-4
Регулятор с нормально открытым регулирующим органом с условным проходом 15 мм, пределами настройки от 20 до 60°С, длиной капиллярной трубки 6 м:
"Регулятор температуры прямого действия РТ-ДО-15-(20-60)-6";
Регулятор с нормально закрытым регулирующим органом с условным проходом 25 мм, пределами настройки от 40 до 80°С, длиной капиллярной трубки 4 м:
"Регулятор температуры прямого действия РТ-ДЗ-25-(40-80)-4";
|
| 2. Диаметр условного прохода Ду, мм |
| 3. Диапазон настройки регулируемой температуры, °C |
| 4. Длина дистанционной связи, м |
Комплектность поставки регуляторов РТ:
| Обозначение |
Наименование |
Количество, шт. |
Примечание |
| ЮД2.574.003 |
Регулятор температуры прямого действия |
1 |
|
| ФО8.538.265 |
Фланец обратный |
1 |
для Ду 15, 20, 25, 40 мм |
| ЮД8.230.005 |
Фланец обратный |
1 |
для Ду 50, 80 мм |
| ГОСТ 7796-70 |
Болт М10х35 |
4 |
|
| ГОСТ 2524-70 |
Гайка М10 |
4 |
|
| ГОСТ 6402….70 |
Шайба 10 |
4 |
|
| ЮД8.683.041 |
Прокладка |
1 |
для Ду 15, 20, 25, 40 мм |
| ЮД8.683.042 |
Прокладка |
1 |
для Ду 50, 80 мм |
| ЮД2.574.003 ПС |
Паспорт |
1 |
|
| ЮД2.574.003 ТО |
Техническое описание и инструкция по эксплуатации |
1 |
|
По дополнительному заказу регуляторы могут комплектоваться фильтрами соответствующего диаметра и ответными приварными фланцами.
Перечень запасных частей к регуляторам РТ-ДО (ДЗ):
Поставляются по заказу.
| Прокладка |
ЮД8.683.042 |
| Прокладка |
ЮД8.683.041 |
| Регулирующий орган |
СНИЦ 423.117.012 |
| Регулирующий орган |
СНИЦ 423.117.012-03 |
| Регулирующий орган |
СНИЦ 423.117.012-06 |
| Регулирующий орган |
СНИЦ 423.117.012-09 |
| Регулирующий орган |
СНИЦ 423.117.012-12 |
| Термосистема |
ЮД2.574.001 |
| Термосистема |
ЮД2.574.002 |
| Фланец обратный |
ЮД8.230.005 |
| Фланец обратный |
Ф08.538.265 |

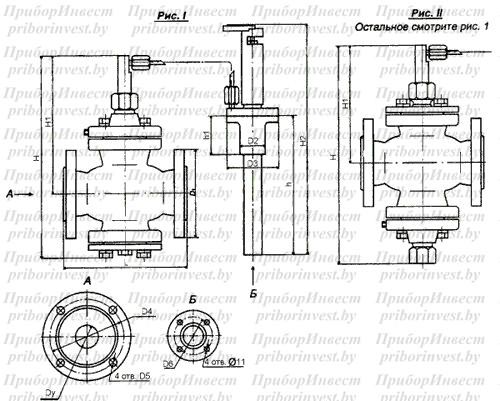

Габаритные и присоединительные размеры регуляторов температуры РТ-ДО, РТ-ДЗ:
| Обозначение |
Рис. |
Dy |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
H |
H1 |
H2 |
h |
h1 |
L, мм |
| размеры мм, не более |
| РТ-ДО-15 |
I |
15 |
95 |
34 |
80 |
65 |
14 |
65 |
265 |
195 |
470 |
270 |
64 |
130 ± 1,0 |
| РТ-ДЗ-15 |
I I |
265 |
180 |
| РТ-ДО-25 |
I |
25 |
115 |
85 |
285 |
205 |
160 ± 1,0 |
| РТ-ДЗ-25 |
I I |
295 |
155 |
| РТ-ДО-40 |
I |
40 |
145 |
110 |
325 |
225 |
200 ± 1,0 |
| РТ-ДЗ-40 |
I I |
335 |
185 |
| РТ-ДО-50 |
I |
50 |
160 |
53 |
100 |
125 |
18 |
80 |
430 |
315 |
690 |
490 |
80 |
230 ± 1,0 |
| РТ-ДЗ-50 |
I I |
440 |
255 |
| РТ-ДО-80 |
I |
80 |
185 |
150 |
500 |
355 |
310 ± 2,0 |
| РТ-ДЗ-80 |
I I |
510 |
285 |
Схема установки регулятора РТ-ДО в системах отопления:
Схема включения регулятора РТ-ДО в системах автоматического поддержания температуры промышленных установок:
Пример установки регулятора температуры РТ-ДО на теплообменнике горячего водоснабжения (ГВС):
Пример установки регулятора температуры РТ-ДО на обратном трубопроводе системы отопления:
Пример установки регулятора температуры РТ-ДО после калорифера вентиляционной установки:
Пример установки регулятора температуры РТ-ДО в открытой системе горячего водоснабжения (ГВС):
Сертификаты и разрешительная документация на РТ-ДО, РТ-ДЗ:
Регулятор температуры прямого действия РТ-ДО, РТ-ДЗ имеет Разрешение на применение (выдано Федеральной службой по экологическому, технологическому и атомному надзору РФ), а также Сертификат соответствия. Указанная документация может высылаться по запросу Потребителя.
