РСО, РСТ Сетевые дроссели

Наличие:
наличие уточняйте

Фотогалерея изображений к товару РСО, РСТ Сетевые дроссели:

Подробное описание технических характеристик РСО, РСТ Сетевые дроссели, его возможные модификации (исполнения), а так же как правильно оформить заказ:

Назначение:

Сетевые дроссели (реакторы) РСО, РСТ применяются в силовых цепях преобразователей частоты для повышения их коэффициента мощности, снижения взаимного влияния нескольких преобразователей частоты при их параллельном питании, ограничения скорости нарастания пусковых токов и снижения гармоник сетевого напряжения.

Установка сетевого дросселя желательна при любом качестве питающей сети. Сетевой дроссель защищает ПЧВ от провалов и наводок из сети, а также защищает сеть от выбросов преобразователем частоты гармоник высокого порядка.

Значение индуктивности соответствует падению напряжения от 3 до 5 % номинального напряжения сети.

Компания Приборинвест предлагает две линейки сетевых дросселей: бюджетную РСх-А и промышленную РСх, – которые отличаются друг от друга массогабаритными характеристиками и электрическими параметрами.

Отличительные особенности линеек сетевых дросселей:

Бюджетная линейка РСх-А	Промышленная линейка РСх
Стандартные массогабаритные характеристики	Минимальные массогабаритные характеристики
Стандартная технология пропитки обмоток	Улучшенная вакуумная пропитка обмоток, обеспечивающая повышенную защиту от коррозии и снижение уровня шума

Преимущества РСО и РСТ:

Защита ПЧВ от импульсных всплесков напряжения в сети.
Защита ПЧВ от перекосов фаз питающего напряжения.
Уменьшение скорости нарастания токов короткого замыкания в выходных цепях ПЧВ.
Продление срока службы конденсатора в звене постоянного тока.

При работе приборов с импульсным потреблением мощности (в том числе частотных преобразователей) в сеть выбрасываются гармонические составляющие напряжения. Самыми опасными порядками гармоник являются 5, 7, 11, 13. Именно они придают синусу напряжения пульсирующий характер, искажают кривую и т.д. В связи с этим соседствующие с частотным преобразователем приборы подвергаются вредному воздействию этих составляющих напряжения, вследствие чего перегреваются конденсаторы, полупроводниковые приборы, индуктивности, создается негативное влияние на микросхемы. При использовании сетевого дросселя уровень гармоник снижается, что обеспечивает стабильную работу соседствующих с частотным преобразователем приборов.

Некачественное входное напряжение (скачки, провалы) ухудшает работу ПЧВ и может привести к аварии и останову частотника. Установка сетевого дросселя позволяет сгладить провалы напряжения и снизить вероятность аварийного останова ПЧВ при некачественной сети.

Технические характеристики:

Параметр	Значение
Рабочая частота	47…63 Гц
Рабочее напряжение для дросселей РСО	230 В
Рабочее напряжение для дросселей РСТ	500 В
Способ охлаждения по ГОСТ 11677-85	С (естественное воздушное)
Исполнение	Открытое
Класс нагревостойкости по ГОСТ 8865-93	РСх-ххх – B (130 °C) РСх-ххх-А – F (155 °C)
Степень защиты	IP00
Режим работы по ГОСТ 183-74	S1 (Продолжительный)

Снижение тока нагрузки при частоте коммутации:

Сетевой дроссель	Частота	Ток нагрузки
РСО и РСТ	до 4 кГц	100 % × Iн пчв
РСО и РСТ	до 16 кГц	25 % × Iн пчв
РСО-А и РСТ-А	до 4 кГц	100 % × Iн пчв
РСО-А и РСТ-А	до 16 кГц	35 % × Iн пчв

Условия эксплуатации:

Закрытые взрывобезопасные помещения без агрессивных паров и газов.
Атмосферное давление – от 80 до 106 кПа.
Диапазон температуры окружающего воздуха: от –10 до + 40 °С при относительной влажностью от 5 до 95 %, без конденсации влаги.
Максимальная высота над уровнем моря –1000 м.

Заказ:

При заказе и составлении заявки в Приборинвест рукодоствуясь представленной ниже картой заказа, укажите наименование прибора, например:

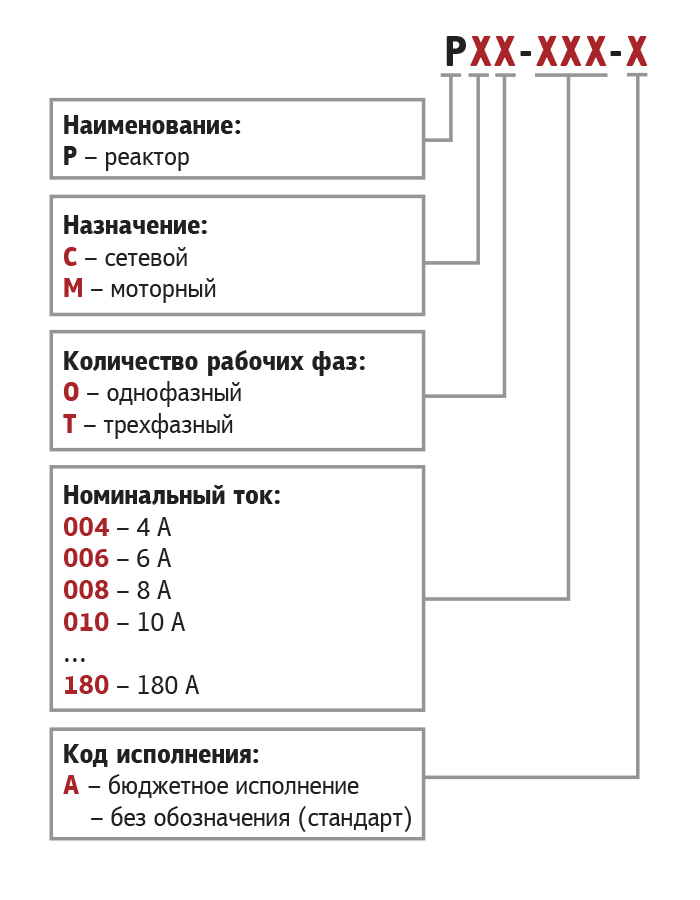

Карта заказа сетевых дросселей

Сетевой дроссель РСТ-100

Номенклатурный перечень позиций:

РСО-004-А
РСО-006-А
РСО-016-А
РСО-020-А
РСО-025-А
РСТ-002-А
РСТ-004-А
РСТ-006-А
РСТ-008-А
РСТ-010- А
РСТ-016-А
РСТ-020-А
РСТ-025-А
РСТ-035-А
РСТ-040-А
РСТ-050-А
РСТ-060-А
РСТ-080-А
РСТ-120-А
РСТ-160- А
РСТ-200-А
РСО-004
РСО-006
РСО-016
РСО-020
РСО-025
РСТ-002
РСТ-004
РСТ-006
РСТ-008
РСТ-010
РСТ-016
РСТ-020
РСТ-025
РСТ-035
РСТ-040
РСТ-045
РСТ-050
РСТ-063
РСТ-080
РСТ-100
РСТ-115
РСТ-160
РСТ-180

Таблица подбора сетевых дросселей для ПЧВ:

В таблице приведены рекомендуемые модификации сетевых дросселей для частотных преобразователей ОВЕН ПЧВ

Модификация ПЧВ	Реакторы сетевые
Питающая сеть: одна или три фазы 220 В
ПЧВ101-К18-А	РСО-004	РСО-004-А
ПЧВ3-К25-Б	РСО-006	РСО-006-А
ПЧВ101-К37-А	РСТ-002	РСТ-002-А
ПЧВ3-К37-Б	РСО-006	РСО-006-А
ПЧВ3-К37-Б	РСТ-004	РСТ-004-А
ПЧВ101-К75-А	РСО-016	РСО-016-А
ПЧВ3-К75-Б	РСТ-006	РСТ-006-А
ПЧВ102-1К5-А	РСО-020	РСО-020-А
ПЧВ3-1К5-Б	РСТ-010	РСТ-010-А
ПЧВ103-2К2-А	РСО-025	РСО-025-А
ПЧВ3-2К2-Б	РСТ-016	РСТ-016-А
ПЧВ3-3К7-Б	РСО-025	РСО-025-А
ПЧВ3-3К7-Б	РСТ-020	РСТ-020-А
ПЧВ3-5К5-Б	РСТ-035	РСТ-035-А
ПЧВ3-7К5-Б	РСТ-045	РСТ-040-А
ПЧВ3-11К-Б	РСТ-063	РСТ-060-А
Питающая сеть: три фазы 380 В
ПЧВ101-К37-В; ПЧВ3-К37-В	РСТ-002	РСТ-002-А
ПЧВ101-К75-В; ПЧВ3-К75-В	РСТ-004	РСТ-004-А
ПЧВ3-1К5-В	РСТ-004	РСТ-004-А
ПЧВ102-1К5-В	РСТ-006	РСТ-006-А
ПЧВ102-2К2-В	РСТ-008	РСТ-008-А
ПЧВ3-2К2-В	РСТ-006	РСТ-006-А
ПЧВ103-3К0-В	РСТ-016	РСТ-016-А
ПЧВ3-3К0-В	РСТ-008	РСТ-008-А
ПЧВ103-4К0-В	РСТ-016	РСТ-016-А
ПЧВ3-4К0-В	РСТ-010	РСТ-010-А
ПЧВ203-5К5-В	РСТ-020	РСТ-020-А
ПЧВ3-5К5-В	РСТ-016	РСТ-016-А
ПЧВ203-7К5-В	РСТ-025	РСТ-025-А
ПЧВ3-7К5-В	РСТ-020	РСТ-020-А
ПЧВ204-11К-В	РСТ-035	РСТ-035-А
ПЧВ3-11К-В	РСТ-025	РСТ-025-А
ПЧВ204-15К-В	РСТ-045	РСТ-040-А
ПЧВ3-15К-В	РСТ-035	РСТ-035-А
ПЧВ205-18К-В	РСТ-050	РСТ-050-А
ПЧВ3-18К-В	РСТ-040	РСТ-040-А
ПЧВ205-22К-В	РСТ-063	РСТ-060-А
ПЧВ3-22К-В	РСТ-050	РСТ-050-А
ПЧВ3-30К-В	РСТ-080	РСТ-080-А
ПЧВ3-37К-В	РСТ-080	РСТ-080-А
ПЧВ3-45К-В	РСТ-100	РСТ-120-А
ПЧВ3-55К-В	РСТ-115	РСТ-120-А
ПЧВ3-75К-В	РСТ-160	РСТ-160-А
ПЧВ3-90К-В	РСТ-180	РСТ-200-А

Массогабаритные характеристики сетевых дросселей РСО и РСТ:

Массогабаритные характеристики сетевых дросселей РСО и РСТ промышленной линейки:

Наименование реактора РСх	Габаритные размеры А×Б×В, мм	Масса без упаковки, кг
РСО-004	60×66×68	0,6
РСО-006	60×66×68	0,6
РСО-016	84×78×96	1,4
РСО-020	84×87×96	1,4
РСО-025	84×87×96	1,4
РСТ-002	74×56×100	0,5
РСТ-004	74×63×100	0,7
РСТ-006	80×60×117	0,9
РСТ-008	80×69×117	1,5
РСТ-010	120×85×140	2
РСТ-016	120×95×140	2,7
РСТ-020	155×95×177	3,5
РСТ-025	115×95×177	3,8
РСТ-035	115×110×177	5,95
РСТ-040	185×102×210	6,12
РСТ-045	185×102×210	6,8
РСТ-050	185×102×210	6,8
РСТ-063	185×112×210	7,71
РСТ-080	210×117×240	10,8
РСТ-100	267×115×198	13,2
РСТ-115	267×139×205	19
РСТ-160	267×149×208	20,2
РСТ-180	250×149×208	26,4

Массогабаритные характеристики сетевых дросселей РСО и РСТ бюджетной линейки:

Наименование реактора РСх-А	Габаритные размеры А×Б×В, мм	Масса без упаковки, кг
РСО-004-А	76×75×90	1,1
РСО-006-А	76×75×90	1,1
РСО-016-А	114×110×120	3,8
РСО-020-А	114×110×120	3,8
РСО-025-А	114×110×120	3,8
РСТ-002-А	100×79×118	1,7
РСТ-004-А	100×79×118	1,7
РСТ-006-А	100×79×118	1,8
РСТ-008-А	100×79×118	1,8
РСТ-010-А	100×79×118	1,8
РСТ-016-А	150×92×145	2,5
РСТ-020-А	150×92×145	2,5
РСТ-025-А	180×90×165	3,5
РСТ-035-А	180×100×165	5
РСТ-040-А	180×100×165	5
РСТ-050-А	180×140×165	6
РСТ-060-А	180×140×135	6,5
РСТ-080-А	210×155×160	10
РСТ-120-А	240×150×210	13
РСТ-160-А	240×150×210	15
РСТ-200-А	240×180×210	20

Сравнение бюджетной и промышленной линеек РСО и РСТ:

Технические характеристики дросселей линейки РСО:

Наименование РСО	Ном. ток, А	Индуктивность, мГн	Наименование РСО-х-А	Ном. ток, А	Индуктивность, мГн
РСО-004	4	7,33	РСО-004-А	4	5,0
РСО-006	6	4,88	РСО-006-А	6	3,8
РСО-016	16	1,83	РСО-016-А	16	1,2
РСО-020	20	1,47	РСО-020-А	20	0,9
РСО-025	25	1,17	РСО-025-А	25	0,7

Технические характеристики дросселей линейки РСТ:

Наименование РСТ	Ном. ток, А	Индуктивность, мГн	Наименование РСТ-х-А	Ном. ток, А	Индуктивность, мГн
РСТ-002	2	11,00	РСТ-002-А	2	7,10
РСТ-004	4	5,50	РСТ-004-А	4	3,50
РСТ-006	6	3,70	РСТ-006-А	6	2,34
РСТ-008	8	2,75	РСТ-008-А	8	1,75
РСТ-010	10	2,20	РСТ-010-А	10	1,40
РСТ-016	16	1,38	РСТ-016-А	16	0,88
РСТ-020	20	1,10	РСТ-020-А	20	0,70
РСТ-025	25	1,08	РСТ-025-А	25	0,56
РСТ-035	35	0,63	РСТ-035-А	35	0,40
РСТ-040	40	0,55	РСТ-040-А	40	0,35
РСТ-045	45	0,49
РСТ-050	50	0,44	РСТ-050-А	50	0,28
РСТ-063	63	0,35	РСТ-060-А	60	0,23
РСТ-080	80	0,27	РСТ-080-А	80	0,18
РСТ-100	100	0,22
РСТ-115	115	0,19	РСТ-120-А	120	0,12
РСТ-160	160	0,14	РСТ-160-А	160	0,09
РСТ-180	180	0,12	РСТ-200-А	200	0,07
