Назначение реле потока РПИ-хх:
Реле потока РПИ предназначено для сигнализации снижения расхода жидкости, в т.ч. в условиях АЭС, в трубопроводах диаметром от 15 мм до 100 мм (G1/2"-4"). Также РПИ служит для визуального контроля наличия потока рабочей жидкости в трубопроводе благодаря наличию встроенного индикатора (стрелочного указателя), который позволяет оценивать текущий расход жидкости в трубопроводе.
Реле потока жидкости РПИ является лучшей и качественной заменой реле потока РП (производства Прома г. Казань)
К сведению покупателей: Обращаем Ваше внимание, что реле потока серии РПИ предназначенно для установки на специальную насадку. Таким образом реле РПИ покупается для замены на уже готовых объектах. В случае покупки на новые объекты строительства необходимо рассматривать вариант реле потока с насадкой РПИ-хх-Н, где хх - диаметр условного прохода.
Технические характеристики:
| 1. Диаметры условного прохода, мм |
15; 20; 25; 32; 40; 50;
80; 100 |
2. Параметры контролируемой жидкости:
температура, °С
вязкость, м2/с, не более
давление, кгс/см2, не более |
0...100
8.10-5
10 |
3. Нагрузка на контакты:
напряжение, В, не более
мощность, ВА, не более |
250
30 |
| 4. Температура окружающей среды, °С |
-40...+60 |
| 5. Относительная влажность, %, не более |
80 |
| 6. Габаритные размеры, мм |
d 82 х 257 |
| 7. Масса, кг, не более |
1,5 |
| 8. Исполнения по значениям уставки |
0; I; II; III; IV |
| 9. Изготавливаются по |
ТУ 25-02.102175-79 |
| 10. Код ОКП |
42 1873 |
Примечание. Реле могут быть перенастроены потребителем на любую уставку.
Значения уставок, типы и исполнения реле соответствуют указанным в таблице:
|
Испол-
нение
|
Усилие
на
заслонке,
Н (гс)
|
Тип реле
|
|
РПИ-15
|
РПИ-20
|
РПИ-25
|
РПИ-32
|
РПИ-40
|
|
Условный проход (Ду), мм
|
|
15
|
20
|
25
|
32
|
40
|
|
Значение уставки, л/мин (размеры заслонки, мм)
|
|
0
|
0,05 (5)
|
4,1
|
(Ø 27)
|
4,45
|
(Ø 27)
|
4,6
|
(Ø 27)
|
4,6
|
(Ø 27)
|
10,6
|
(Ø 27)
|
|
I
|
0,1 (10)
|
5,8
|
6,3
|
6,5
|
6,5
|
15
|
|
II
|
0,6 (60)
|
14,5
|
16,5
|
16,6
|
17
|
41
|
|
III
|
0,1 (10)
|
5,8
|
16
|
(Ø 18)
|
16
|
(Ø 20)
|
16
|
(Ø 20)
|
37
|
(Ø 18)
|
|
IV
|
0,6 (60)
|
14,4
|
37
|
40
|
41
|
93
|
|
Испол-
нение
|
Усилие на
заслонке,
Н (гс)
|
Тип реле
|
|
РПИ-50
|
РПИ-80
|
РПИ-100
|
|
Условный проход (Ду), мм
|
|
50
|
80
|
100
|
|
Значение уставки, л/мин (размеры заслонки, мм)
|
|
0
|
0,05 (5)
|
17
|
(Ø 31,5)
|
30
|
(плоский
овал
60х30)
|
61
|
(плоский
овал
60х30)
|
|
I
|
0,1 (10)
|
24
|
42
|
85
|
|
II
|
0,6 (60)
|
62
|
112
|
210
|
|
III
|
0,1 (10)
|
57
|
(Ø 20)
|
92
|
(Ø 31,5)
|
165
|
(Ø 31,5)
|
|
IV
|
0,6 (60)
|
142
|
230
|
400
|
Значения уставок могут быть изменены в пределах, определяемых одним размером заслонки. Например, у реле РПИ-25 с заслонкой Ø 27 мм значения уставки могут быть изменены с 4,6 л/мин до 16,6 л/мин, а с заслонкой Ø 20 мм – с 16 л/мин до 40 л/мин.
Значения расхода (суммарные значения уставки и дифференциала) при размыкании контактов реле:
|
Диапазон настройки уставки
|
Исполнение
|
Усилие на заслонке Н(гс)
|
Тип реле
|
|
РПИ-15
|
РПИ-20
|
РПИ-25
|
РПИ-32
|
РПИ-40
|
|
Значение расхода (прямое срабатывание) не более, л/мин
|
|
Нижний предел уставки
|
0
|
0,05 (5)
|
6,97
|
7,55
|
7,8
|
7,8
|
18
|
|
|
I
|
0,1 (10)
|
9,9
|
10,7
|
11,0
|
11,0
|
25,5
|
|
II
|
0,6 (60)
|
19,6
|
22,3
|
22,3
|
24,0
|
55,4
|
|
III
|
0,1 (10)
|
9,9
|
22,0
|
27,0
|
27,0
|
63,0
|
|
Верхний предел уставки
|
IV
|
0,6 (60)
|
19,6
|
50,0
|
54,0
|
55,4
|
125,0
|
|
Диапазон настройки уставки
|
Исполнение
|
Усилие на заслонке Н(гс)
|
Тип реле
|
|
РПИ-50
|
РПИ-80
|
РПИ-100
|
|
Значение расхода (прямое срабатывание) не более, л/мин
|
|
Нижний предел уставки
|
0
|
0,05 (5)
|
28,9
|
51
|
103,7
|
|
|
I
|
0,1 (10)
|
40,8
|
71,4
|
145
|
|
II
|
0,6 (60)
|
83,7
|
151,0
|
283
|
|
III
|
0,1 (10)
|
97,0
|
156,0
|
280
|
|
Верхний предел уставки
|
IV
|
0,6 (60)
|
192,0
|
310,0
|
540
|

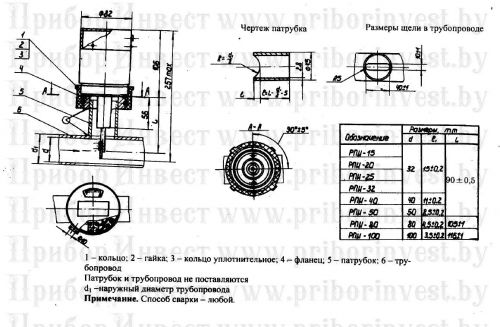

Габаритные и присоединительные размеры:

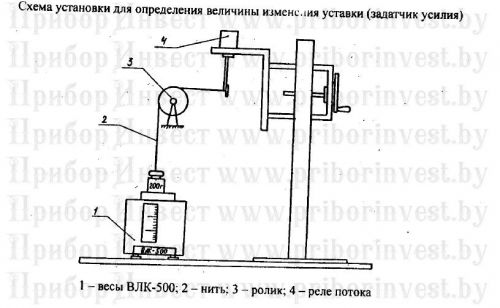

Схема установки для определения величины изменения уставки (задатчик усилия):

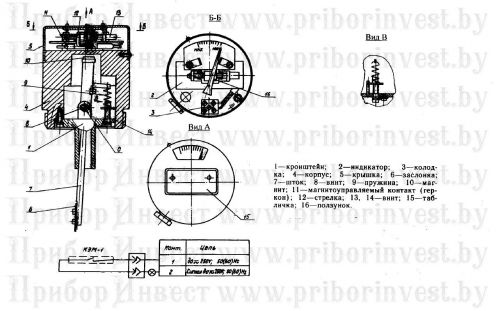

Конструкция реле потока РПИ:
Пример заказа:
Реле потока с условным проходом 20 мм, исполнение 1, 10.7 л/мин, без насадки:
“РПИ-20-I 10,7 л/мин ТУ 25-02.102175-79”
Условия эксплуатации реле:
При работе с данным реле важно соблюдать основные параметры рабочей жидкости и условия эксплуатации. В противном случае реле потока может работать некорректно, выйти из строя и т.д.
Характеристики контролируемой жидкости должны быть следующими: температура в Цельсиях от 0 до 100º, вязкость не должна превышать 80 сСт, давление потока не более 10 кгс/см2.
Реле потока РПИ устойчиво к воздействию температуры окружающей среды в Цельсиях от -40 до +60º. При этом относительная влажность не должна быть более 80%.
Имеется возможность воздействия на предварительно установленные значения реле потока поворотом винта. Еще один способ воздействия – перемещение геркона. Данные манипуляции воздействуют на пружину. Тем не менее, они годны лишь для незначительных изменений.
